概述
本文檔針對由嵌入式電源系統、戶外電源機柜、FSU、交流空調組成的滿配容量為600A的室外一體化智能電源系統的產品介紹、部件介紹、安裝、調測、系統維護等方面進行描述。產品在交流配電、直流配電的配置與說明書描述存在差異，請與實物為準。

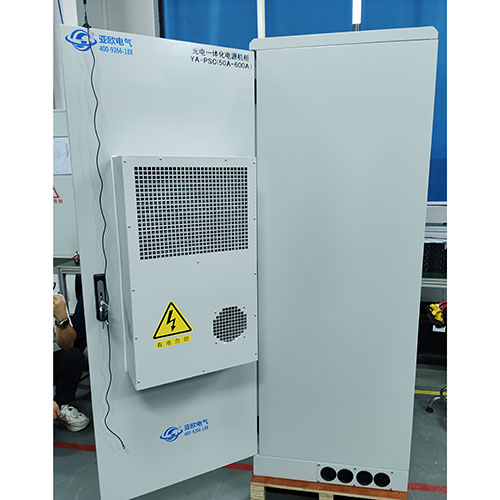

本產品是由戶外機柜、嵌入式電源、交流空調、FSU等組成的戶外電源系統，可落地安裝于地面，對通信設備提供穩定的-48V直流電源。
n 整流模塊采用全面軟開關技術。
n 支持監控模塊與整流模塊無損傷熱插拔。
n 支持光伏模塊與整流模塊混插，實現快速疊光共功能。
n 滿足通信用開關電源設備節能分級標準要求。
n 完善的電池管理功能。
n 可根據需求定制無下電，一次下電和二次下電等不同配置。
n 可選配增加電池倉空間，實現一體化機柜功能。
|
系統型號 |
YA～I(xiàn)PC（50～600A） |
|
|
整流模塊規格 |
75A 1U/50A 1U （滿 配8pcs） |
|
|
交流配電單元 |
交流輸入 |
100A/4P*2pcs |
|
交流輸出 |
16A/1PN*3pcs |
|
|
光伏配電單元 |
光伏輸入 |
63A/2P*3pcs |
|
直流配電單元 |
負載輸出 |
用戶類型支持軟件自定義。默認配置：100A×1,32A×3，可靈活擴展，最多可配置4路125A斷路器和10路63A斷路器，每個分路分別軟件控制上電和下電，每個分路分別計量；普通斷路器16A/1PN*3pcs。 |
|
電池開關 |
智能斷路器：125A/1PN*4pcs |
|
|
防雷單元 |
交流防雷 |
B+C級，Imax=80kA+40kA |
|
光伏防雷 |
C級：Imax=40KA |
|
|
直流防雷 |
C級：Imax=40KA |
|
|
機柜 |
尺寸 |
650mm(W)*650mm(D)*1800mm(H) |
|
電池空間 |
19英寸4U四組 |
|
|
重量 |
90KG |
|
|
防護等級 |
IP55 |
|
|
溫控系統 |
散熱 |
1500W交流空調 |
