DWF-12k630型12Kv戶外帶開關電纜分接箱
概述
      殼體材料全部采用不銹鋼或冷扎板。鋼板表面噴塑，厚度不小于1.8mm，具有較強的抗腐蝕能力和機械強度，頂蓋為空氣夾層式雙層結構，并設有通風孔，進風口設在箱體下部，出風口設在箱體頂部，隱藏于頂檐下面， 可形成自下而上的對流空氣，箱體底上設有可拆卸隔板，有電纜進出孔，可防止小動物進入，并使箱體具有良好的隔熱通風效果。
      開關為箱體內為原裝進口或國產的SF6絕緣三工位負荷開關，開關氣體全密封結構，不需加熱器，無凝露問題，免維護，箱體內無外露帶電體，負荷開關機械壽命達5000次; 高壓進出線通過環氧樹脂套管連接。電纜室的每個間隔都用鋼板隔開。前門與相應的接地開關之間都有聯鎖，只有在接地開關合上的時候前門才能打開，每個間隔都配有一組三相帶電顯示器。掛鎖裝置，可于將開關鎖定在任一狀態(合閘、分閘、接地，其中之一)。
      負荷開關上設有觸頭位置觀察窗，可以直接看到觸頭的狀態。另有位置指示器與開關操作軸相聯，保證位置指示準確。負荷開關與接地之間的機械聯鎖以防止誤操作。電纜頭防水、帶電可觸摸型，抗洪水，并且可以靈活地進行電纜連接及擴展。預留遙測遙控，電動操作和SCADA功能，可輕松升級，逐步實現配電自動化，箱體明顯部門印制“止步，高壓危險”等警示字樣和警示標志。

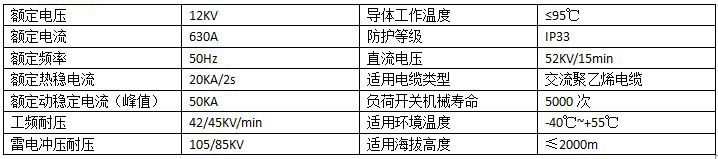

主要技術參數
